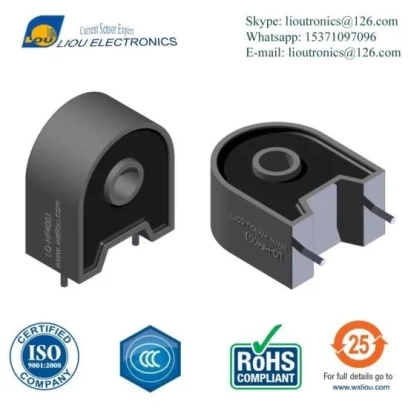

DC Immune Transformer tal-Kurrent ta 'Eżattri Għolja
It-transformer tal-kurrent immuni DC (CT) huwa apparat speċjalizzat iddisinjat primarjament għall-iskoperta ta 'kurrent alternattiv (AC) filwaqt li jibqa' immuni għall-effetti tal-kurrent dirett (DC) . Din il-funzjonalità hija partikolarment importanti f'applikazzjonijiet fejn is-sinjali AC għandhom jitkejlu mingħajr interferenza minn kwalunkwe komponenti DC . Użi ta 'Materjali Manjiċi Avvanzati u Disinn Innovattiv, id-Disinn Għoli u affidabilità fil-kejl tal-kurrent AC, li tagħmilha għodda essenzjali għal monitoraġġ u kontroll effettiv f'diversi sistemi elettriċi .
- Introduzzjoni tal-Prodott
Introduzzjoni
It-transformer tal-kurrent immuni DC (CT) huwa apparat speċjalizzat iddisinjat primarjament għall-iskoperta ta 'kurrent alternattiv (AC) filwaqt li jibqa' immuni għall-effetti tal-kurrent dirett (DC) . Din il-funzjonalità hija partikolarment importanti f'applikazzjonijiet fejn is-sinjali AC għandhom jitkejlu mingħajr interferenza minn kwalunkwe komponenti DC . Użi ta 'Materjali Manjiċi Avvanzati u Disinn Innovattiv, id-Disinn Għoli u affidabilità fil-kejl tal-kurrent AC, li tagħmilha għodda essenzjali għal monitoraġġ u kontroll effettiv f'diversi sistemi elettriċi .
Deskrizzjoni
- 50/60 Hz, fażi waħda, sensur tal-kurrent AC
- Dinamika ta 'firxa minn 5 sa 80amps
- Jiltaqa 'ma' IEC 60044-1 / iec 61869-2 Klassi 0.1 / 0.2
- Immuni għal kamp manjetiku AC estern . Immune għal DC Current & DC Magnetic Field
- Koeffiċjent ta 'temperatura baxxa ħafna
- Tiltaqa 'ma' sistema ta 'insulazzjoni termali tal-Klassi B (130ºC)
- Jiltaqa 'ma' UL 94V -0
- Reżistenza għall-Iżolament AC: 4KV għal 60s
- Reżistenti għall-komponent DC: inqas minn jew daqs ± 3%
|
Elettriku Speċifikaiton f'25grad |
||||||||||
|
Numru tal-Mudell |
Proporzjon ta 'dawriet |
IPRI4 |
Iout5 |
IPrimax6 |
Ioutmax7 |
Reżistenti għall-kompoment DC |
Eżattezza Klassi3 |
RL8 |
Piż |
Frekwenza firxa |
|
Amps |
mA |
Amps |
mA |
% |
Ohms |
(g) |
(Hz) |
|||
|
Lo-ADC701 |
1:2500 |
5 |
2 |
80 |
32 |
Inqas minn jew daqs ± 3% |
0.1/0.2 |
5-20 |
20 |
50-60 |
Nota:
1. Il-vultaġġ tal-ħruġ huwa proporzjonali għad-derivattiv (di / dt) tal-kurrent tal-input ibbażat fuq il-prinċipju tal-coil Rogowski .
2. Il-kurrent u l-vultaġġi kollha jassumu li huma forom tal-mewġ sinusojdali fil-FR, il-frekwenza ratata kostanti f'Hz, imkejla bħala valur RMS .
3. klassi ta 'preċiżjoni għal kull iec 60044-1 tabella 11.
4. iPri=Rated Primary Current .
5. iout=Kurrent Sekondarju Rated .
6. iPrimax=Sensed Max Primary Current .
7. Loutmax=Sensed Max Secondary Current .
8.RL= Terminazzjoni tar-Reżistenza . Ir-reżistenza li ttemm li tvarja żżid jew tnaqqas il-vultaġġ / ampers tal-ħruġ skond
Ekwazzjoni rL= Vout * nsec / iPri
|
Klassifikazzjonijiet massimi assoluti |
|
|
Tħaddem firxa tat-temperatura tal-arja ħielsa |
-40 ºC sa 85ºC |
|
Firxa tat-temperatura tal-ħażna |
-40 ºC sa 100ºC |
|
Tmexxi informazzjoni |
|
|
24AWG UL1569 Wires Lead |
Tul taċ-ċomb: 150 ± 5mm |
|
Imqaxxar u fil-bottijiet |
3+1 / -0 mm |
Specipeciiton mekkaniku
Wuxi Liou Electronics Co Ltd
