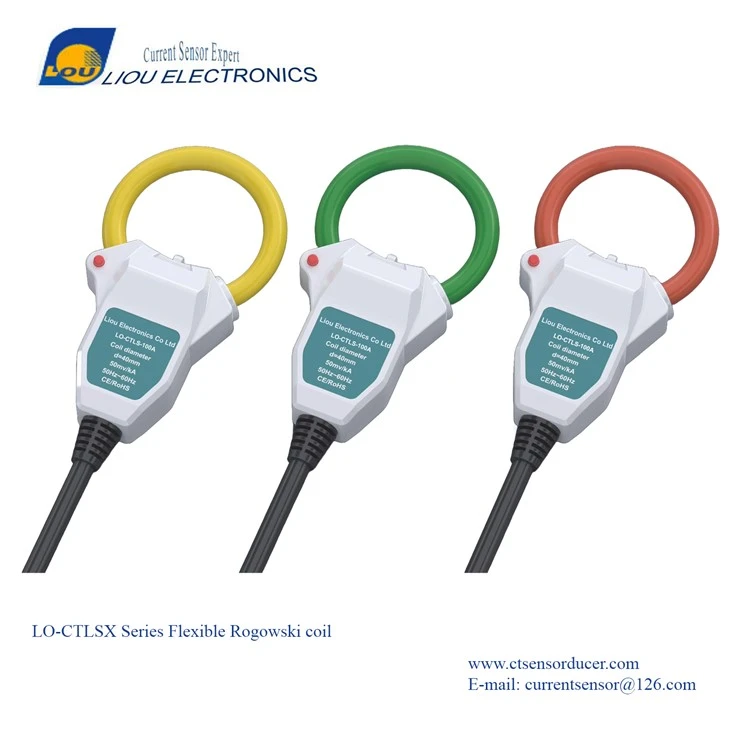

Daqs Żgħir ta 'Preċiżjoni Għolja Rogowski Coil Current Sensor LO-CTLSX
Is-senser tal-kurrent tal-kolja rogowski flessibbli jintuża biex ikejjel il-kurrent AC, speċjalment il-kurrent għoli . minħabba l-karatteristiċi flessibbli tiegħu, jista 'jintuża biex ikejjel il-kurrent tal-konduttur b'daqs kbir (bħal dijametru tal-konduttur 2 3 m) jew forma irregolari tal-kurrent jew spazju dojoq bejn il-kondutturi b'mod konvenjenti) . L-ewwel huwa plug-in, li jintuża għall-kejl temporanju ta 'strument li jista' jinġarr jew kurrent, u għal kejl ta 'żmien twil onlajn tal-kurrent . lt huwa faċli li tinstalla mingħajr ma tagħmel ħsara lill-konduttur .
- Introduzzjoni tal-Prodott
>Ħarsa ġenerali tal-prodott
Sensor tal-kurrent tal-kolja rogowski flessibbli jintuża biex ikejjel il-kurrent AC, speċjalment kurrent għoli . minħabba l-karatteristiċi flessibbli tiegħu, jista 'jintuża biex ikejjel il-kurrent tal-konduttur b'daqs kbir (bħal dijametru tal-konduttur ikbar minn jew daqs 30cm) jew forma irregolari jew spazju dojoq bejn il-kondutturi (per eżempju, meta s-sonda tradizzjonali tal-morsa ma tistax titkejjel, b'mod konvenjenti) . Il-kolji Rogowski huma magħrufa għall-vantaġġi inerenti tagħhom, inklużi linearità għolja, rispons ta 'frekwenza wiesgħa, u immunità għal saturazzjoni manjetika . Id-disinn mhux intrużiv tagħhom jiżgura faċilità ta' installazzjoni mingħajr il-ħtieġa għal kuntatt elettriku dirett jew modifika taċ-ċirkwit primarju .
>Applikazzjoni
- Substazzjonijiet ta 'distribuzzjoni sekondarja
- Monitoraġġ tat-Trasformaturi tad-Distribuzzjoni
- Unitajiet tal-Kejl tal-Fażi (PMU)
- Bini kummerċjali u industrijali
- Kejl u sotto-metering
- Rispons għad-domanda (DR)
- Tagħmir tas-sistema ta 'distribuzzjoni
>Standards
- IEC 61010-1: 2010
- IEC 61010-2-32: 2012
- IEC 61869-10: 2017
- Ul 61010-1: 2012
>Speċifikazzjonijiet elettriċi:
|
Speċifikazzjonijiet elettriċi |
|
|
10% -100% eżattezza |
5% (w / o integratur) 1% (w / integratur 45-65 hz) |
|
Żball tal-pożizzjoni |
±1.0% |
|
10% -100% linearità |
±1% |
|
Faxxa tal-frekwenza |
10Hz -1 MHz |
|
Ħin ta 'rispons |
<=0.01ms |
|
Tul tal-kejbil |
2 metri jew magħmula apposta |
|
Altitudni |
2000M |
|
Livell ta 'protezzjoni |
IP65 |
|
Materjal tal-kolja |
Silicon Rubber TPR UL94V -0 |
|
Tip tal-kejbil sekondarju |
Wajer protett jew personalizzat |
|
Qawwa dielettrika |
7kvac / min |
|
Temperatura operattiva |
1000VRMS CAT III / 600VRMS CAT IV |
|
P/N |
Input (A) |
Output |
Eżattezza |
Dimensjonijiet (mm) |
|
|
A |
B |
||||
|
Lo-ctlsx |
Inqas minn jew daqs 300KA |
100mv 50mv 4-20 madc 0-5V 0-10V Personalizzat |
Inqas minn jew daqs 5% Inqas minn jew daqs 1% |
40 |
5.6 |
|
80 |
|||||
|
100 |
|||||
>Dimensjonijiet:
Lo-ctlsx flessibbli rogowski coil
Wuxi Liou Electronics Co Ltd
