Kurrent ta 'Sekwenza Żero
Apr 02, 2019| Definizzjoni : Il-flussi tal-kurrent żbilanċjat fiċ-ċirkwit matul il-ħsara ta ’l-ert hija magħrufa bħala l-kurrent ta’ sekwenza żero jew il-komponent DC tal-kurrent tal-ħsara. kurrent ta 'sekwenza żero u jinstab billi jiżdied il-vettur ta' tliet fażijiet kurrenti. L-ekwazzjoni hawn taħt tesprimi l-kurrent tas-sekwenza tal-fażi żero, \ t
Stralċ konness ma ’Delta

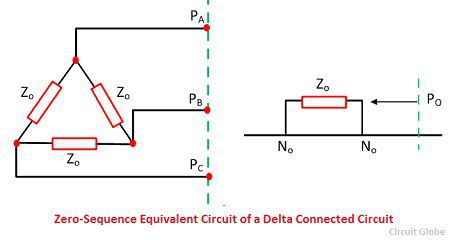

L-istralċ imqabbad mad-delta jidher fil-figura hawn taħt. Il-kurrent tas-sekwenza żero tal-fażijiet a, b u ċ huma ugwali fil-kobor u fil-fażi ma 'xulxin. Huwa ċċirkolat fil-koljaturi tal-fażi tal-konnessjoni delta kif muri fil-figura hawn taħt. Il-kurrenti ta 'sekwenza żero huma prodotti minħabba l-eżistenza ta' vultaġġ ta 'sekwenza żero.

Minn KCL fin-nodu a, irridu

Bl-istess mod, billi napplikaw il-KCL fil-lymph B u C, għandna

L-ekwazzjoni ta 'hawn fuq turi li ma hemm l-ebda kurrent ta' sekwenza żero preżenti fil-konnessjoni delta, minħabba n-nuqqas tal-mogħdijiet ta 'ritorn ta' dan il-kurrent.
Peress li m'hemm l-ebda passaġġ ta ’ritorn għall-kurrent ta’ sekwenza żero fil-linja, għalhekk l-impedenza taċ-ċirkwit issir infinita. impedenza ta 'sekwenza żero Z0.

Iżda għall-kurrent ta 'sekwenza żero, hemm il-passaġġ magħluq fiċ-ċirkwit tad-delta. Dan huwa indikat billi tgħaqqad l-impedenza ta' sekwenza żero Z0 mal-kurrent tas-sekwenza żero.
Stralċ Konnettjat bl-Istilla b'Newtrali Iżolat mill-Art
Ikkunsidra stralċ imqabbad mal-istilla mingħajr ritorn newtrali kif muri fil-figura hawn taħt.

F'dan il-każ,

L-ekwazzjoni ta 'hawn fuq turi li l-kurrent tas-sekwenza żero huwa żero fis-sistema tal-wajer bi tliet fażijiet mingħajr ritorni newtrali.
Star Konnessa Mingħajr Ritorn Newtrali
Il-figura t'hawn taħt turi l-istilla konnessa mal-istralċ ma 'l-art newtrali.

Hawnhekk,

Għalhekk,
L-ekwazzjoni ta ’hawn fuq turi li għal sistema b’bażi ta’ tliet fażijiet il-kurrent ta ’sekwenza żero se joħroġ mill-istralċ tal-fażi kif ukoll mill-linji. Www.ctsensorducer.com
