Protezzjoni tal-Inverter & Drive tal-Frekwenza Varjabbli (VFD) Transformers tal-kurrent tal-qalba maqsuma tal-kurrent
Deskrizzjoni tal-Prodott DP Split Core Current Transformers jistgħu jintużaw għal kurrenti primarji bejn 100 amperes u 4000 amperes, bl-affidabbiltà u 0 . 5 jew 1 eżattezza, li jagħmluha xierqa għal diversi applikazzjonijiet industrijali. DP Split Core Current Transformers għandhom ħames daqsijiet fiżiċi differenti, kollha ...
- Introduzzjoni tal-Prodott

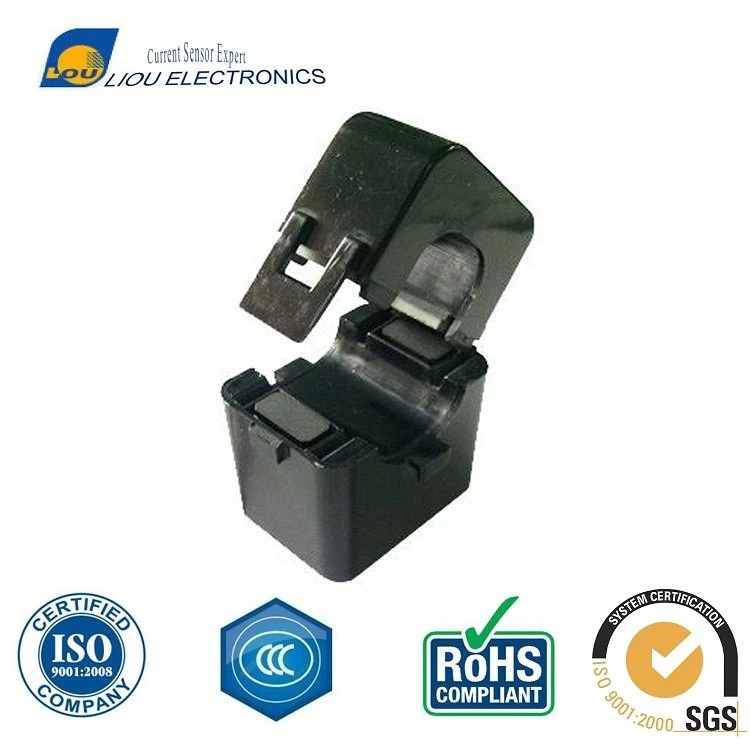

Transformer tal-kurrent tat-tip tal-qalba maqsuma
P / n: sp-lo -10
Karatteristiċi:
- Disinn miftuħ u magħluq faċilment jagħmilha faċli biex tinstalla u tiżżarma
- Operazzjoni tal-firxa kurrenti 0 . 1a -80 a.
- Standard GB20840 / ICE61869 Konformi
- Apparat tar-regolatur tal-vultaġġ inkorporat biex tevita vultaġġ għoli ta 'sekondarju
- It-tul tal-wajer taċ-ċomb sekondarju jista 'jiġi personalizzat
- Kurrent fil-livell ta 'mA jew b'vultaġġ baxx ta' sigurtà 0.333V jista 'jintgħażel għall-ħruġ
Dimensjonijiet u Plots tal-Ispeċifikazzjoni:
Speċifikazzjonijiet elettriċi:
|
P/N |
Lo -010-000 |
Lo -010-005 |
Lo -010-010 |
Lo -010-020 |
Lo -010-050 |
|
Kurrent ta 'input |
0~80A |
0~5A |
0~10A |
0~20A |
0~50A |
|
Sinjal tal-ħruġ |
0 ~ 33.3ma |
0 ~ 2.5ma |
0 ~ 5ma |
0 ~ 10mA |
0 ~ 20mA |
|
P/N |
Lo -010-075 |
Lo -010-005 |
Lo -010-030 |
Lo -010-050 |
Lo -010-080 |
|
Kurrent ta 'input |
0~75A |
0~5A |
0~30A |
0~50A |
0~80A |
|
Sinjal tal-ħruġ |
0 ~ 25mA |
0~0.333V |
0~0.333V |
0~0.333V |
0~0.333V |
Rimarki
Il-plott tal-kurva tal-lemin ta 'fuq juri l-karatteristiċi tal-ħruġ tat-transformers kurrenti taħt kondizzjonijiet ta' tagħbija differenti, 100Ω max għar-resister tat-tagħbija huwa ssuġġerit . plott tal-kurva tal-lemin tan-nofs juri l-karatteristiċi tal-ħruġ tat-transformers kurrenti b'valur kurrenti baxx ħafna . jista 'jidher mill-plots li CT li CT għandu prestazzjoni eċċellenti meta l-kurrent huwa' l fuq 0 . 1a.
