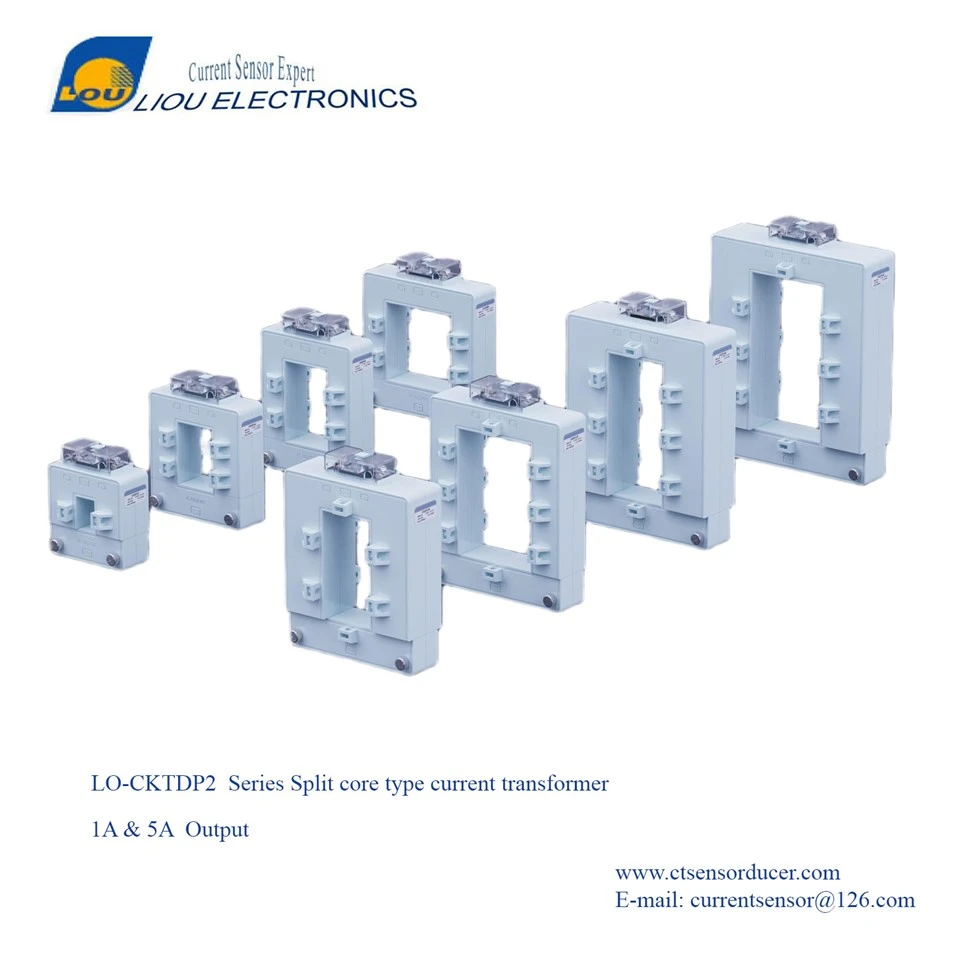

Għoli-Qasam tal-Kurrent-Core CT Għall-Monitoraġġ tad-Distribuzzjoni tal-Enerġija LO-CTKDP2 6000A:5A
It-transformer tal-kurrent tat-tip tal-qalba maqsuma jintuża prinċipalment għal kejbils u vireg tar-ram. Għandu struttura sempliċi, disinn raġonevoli u applikazzjoni flessibbli. Skont l-ispeċifikazzjonijiet tal-vireg tar-ram użati fiċ-ċirkwit prinċipali, hemm ħafna tipi ta 'toqob permezz li jikkorrispondu ma' xulxin.
- Introduzzjoni tal-Prodott
Wuxi Liou Electronics Co., Ltd hija waħda mill-manifatturi u l-fornituri ewlenin ta 'qasma ta' kurrent għoli-kurrent-qalba ct għall-monitoraġġ tad-distribuzzjoni tal-enerġija lo-ctkdp2 6000a:5a fiċ-Ċina. Il-fabbrika tagħna toffri prodotti personalizzati ta 'kwalità għolja magħmula fiċ-Ċina bi prezz baxx. Merħba tikkuntattjana għal kwotazzjoni.
>Ħarsa ġenerali tal-prodott
It-transformer tal-kurrent tat-tip tal-qalba maqsuma jintuża prinċipalment għal kejbils u vireg tar-ram. Għandu struttura sempliċi,disinn raġonevoli u applikazzjoni flessibbli. Skont l-ispeċifikazzjonijiet tal-vireg tar-ram użati fil-ċirkwit prinċipali, hemm ħafna tipi ta ' toqob permezz li jikkorrispondu ma ' xulxin. Il-kurrent primarju ta 'iċ-ċirkwit prinċipali
jinkludi 50A ~ 6000A, u l-kurrent tal-ħruġ sekondarju nominali huwa 1A ~ 5A (0 ~ 1V). Danserje ta 'prodotti jistgħu jissodisfaw ir-rekwiżiti tekniċi ta' grad 0.2, grad 0.5, grad 1 u oħrajnpreċiżjoni differenti. GB/T20840.1.2.
>Karatteristiċi tal-prodott
- Struttura miftuħa u qrib, faċli biex tinstalla.
- Din is-serje ta 'prodotti għandha 8 speċifikazzjonijiet, u l-firxa tal-kurrent primarju hija fi ħdan 6000A.
- L-output sekondarju huwa s-sinjal standard ta '1A-5A.
>Applikazzjoni
Monitoraġġ tal-enerġija Eġestjoni tal-konsum tal-enerġija Isistema ta 'enerġija intelliġenti,
Relay elettromanjetikuprotezzjoni Protezzjoni tal-mikrokompjuter Mprotezzjoni otor
Trasformazzjoni tal-grilja tal-enerġija rurali Substation Transformer
Sejbien tal-protezzjoni ambjentali, eċċ.
>Speċifikazzjonijiet elettriċi:
|
Speċifikazzjonijiet elettriċi |
|
|
Frekwenza operattiva |
50-400Hz |
|
Vultaġġ operattiv |
0.66/0.72KV |
|
Input primarju |
5-6000Armi |
|
Produzzjoni sekondarja |
0-1V jew 0-5A |
|
Żball fil-proporzjon |
<=±0.1% |
|
Żball fil-fażi |
<=±10' |
|
Saħħa dielettrika |
AC3.0KV/1Ma/60s |
|
Reżistenza għall-insulazzjoni |
DC500V/1000MΩ Min |
|
Materjal tal-qalba |
Nikil jew Nanokristallin |
|
Temperatura operattiva |
-20 grad sa +50 grad |
|
Mod ta 'konnessjoni |
Tip terminali |
|
Struttura interna |
Raża epossidika |
>Dimensjonijiet:
|
P/N |
INPUT (A) |
Output |
Eżattezza |
DIMENSJONIJIET (mm) |
||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
CTKDP2-23 |
50A 100A 200A 500A 800A 1000A 2000A 3000A 4000A 5000A 6000A |
0-5A 0-1V Personalizzat |
0.1 0.2 0.5 1.0 |
90 |
111 |
59 |
91 |
32 |
22 |
40 |
|
CTKDP2-46 |
113 |
142 |
55 |
121 |
62 |
42 |
36 |
|||
|
CTKDP2-58 |
113 |
163 |
55 |
143 |
82 |
52 |
36 |
|||
|
CTKDP2-88 |
143 |
163 |
55 |
143 |
82 |
82 |
36 |
|||
|
CTKDP2-510 |
142 |
190 |
67 |
170 |
102 |
52 |
48 |
|||
|
CTKDP2-614 |
162 |
229 |
70 |
209 |
142 |
62 |
51 |
|||
|
CTKDP2-812 |
150 |
203 |
59 |
183 |
122 |
82 |
40 |
|||
|
CTKDP2-816 |
182 |
249 |
71 |
229 |
162 |
82 |
53 |
|||
